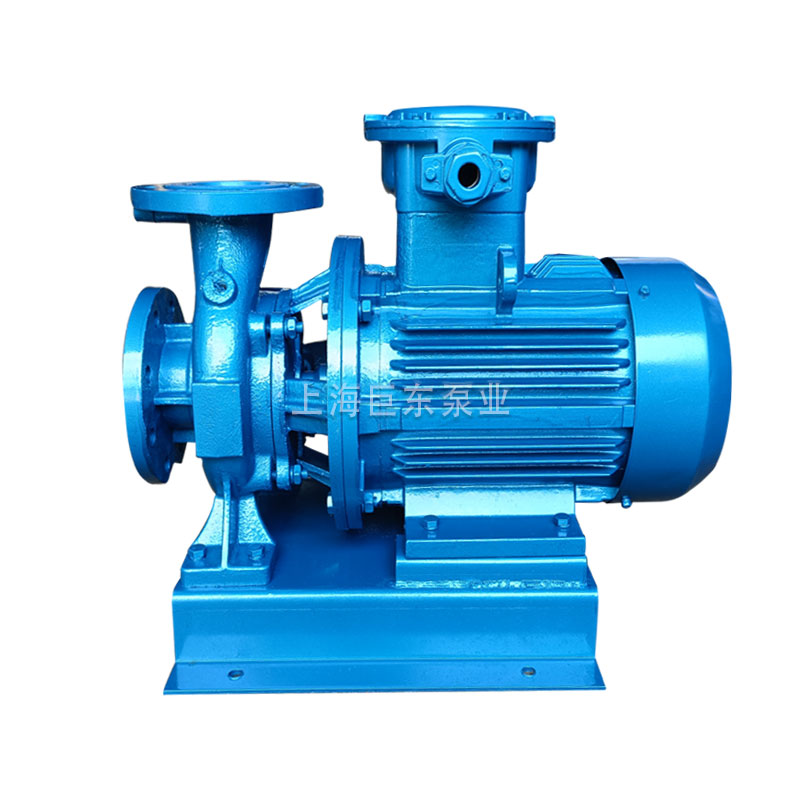

产品概述：

ISWB型单级单吸卧式管道离心泵，是本公司科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISW型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。

产品特点:

运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承，简易方便。

占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

工作条件:

1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。< p="">

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。< p="">

注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。

3、lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。

4、lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。

起动前准备：

1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。

2、打?排气^使液体充满整个泵体，待满后关闭排气阀。

3、检查各部位是否正常。

4、用手盘动泵以使润滑液?入机械密封端面。

5、高?型应先?行预热，升?速度50℃/小时，以保证各部受热均匀。

起动：

1、全开进口阀门。2、关闭吐出管路阀门。3、起动电机，观察泵运行是否正桷。4、调节出口阀?度以所需工况，如用?在泵出口处?有流?表或压力表，应通过调节出口阀门?度使泵在性能参数表所列的颔定点上运转，如用?在泵出口处装有流量表或压力表，应通过调节出口阖门?度，测?泵的电机电流，使电机在额定电流?运行，否则将造成泵超员荷运行（即大电流运行）至使电机烧坏。调正好的出口阀门?启大与小和管道工况有关。5、检?轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。6、检查电机、轴承处?升?70℃。

停车：

1、高?型先降?，降?速度〈10℃/分，把?度降低到80℃以下，才能停车。2、关闭吐出管路阀门。3、停止电机。4、关闭进口阀门。5、如长期停车，应将泵?液体放尽。

管道离心泵的维护：

1、运行中的维护：

（2）进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。（2）定时检查电机电流?，不得超过电机颔定电流。（3）泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更?易损零件及轴承，机组大修期一般为一年。

2、机械密封维护：

(1）机械密封润滑应清洁无固体颗粒。（2）严禁机械密封在干磨情况下工作。（3）起动前应先盘动泵（电机）几圈，以免突然起动造成石墨环断裂损坏。（4）密封泄漏量允差3滴/分。否则应检查。

1 电动机：直接与水泵联接传送动力，采用电机。

2 泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。无噪音和振动现象，采用镀铬处理，增强了使用寿命。

3 挡水圈：防止因密封漏水而使电机进水。

4 机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封，运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。

5 取压塞：可安装压力表直观监控泵的正常高效运行

6 泵体：压出塞和吸入室采用优秀水力模型设计而成，既美观又高效，设有安装底脚，便于安装和运行稳固。

7 放气塞：灌泵时排净泵内空气，保证了泵的正常启动。

8 叶轮：采用先进的水力模型设计而成，具有高效率，可靠性好等特点。

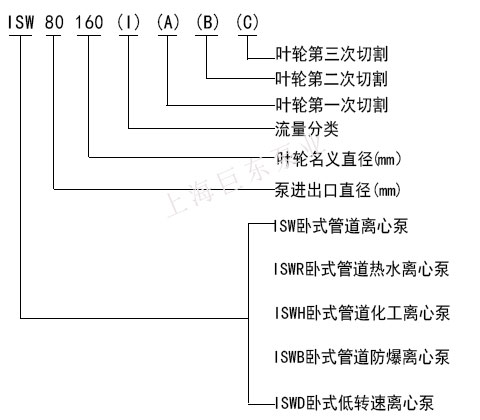

型号意义：
