• 一、性能特点：

    ZWP型不锈钢自吸排污泵是本厂工程技术人员吸收国外技术，结合我国机电行业的实际情况而研制成功的。该泵通过叶轮和泵体的新颖结构，既可象一般自吸泵那样不需要安装底阀，又可以通过较大颗粒和较长的纤维，具有广阔的应用市场和发展前景。ZW型自吸式排污泵，又称固液泵或杂质泵。该系列泵水力设计独特，叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产生扬程。因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其他自吸式排污泵无可比拟的。

    不锈钢自吸排污泵可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。自吸排污泵是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。

    二、性能范围：

    流量Q：8～800 m3/h
    自吸排污泵口径DN：25～300mm
    自吸排污泵扬程H：15～80m
    自吸排污泵转速N：2900～1450r/min
    自吸排污泵电机功率：1.5～132kw

    三、工作原理：


    ZWP型不锈钢自吸排污泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。ZW型自吸排污泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，有关当局内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

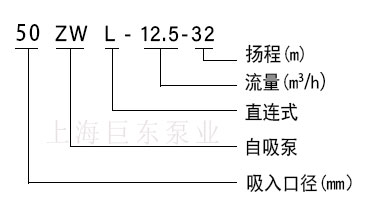

    四、型号意义与性能参数表：



    型号

    泵额定转速n=2900r/min

    型号

    泵额定转速n=1450r/min

    流量Q
    (m3/h)

    扬程H
    (m)

    电机功率
    (KW)

    流量Q
    (m3/h)

    扬程
    （m）

    电机功率
    （KW）

    25ZW3.2-20

    3.2

    20

    1.1

    25ZW1.6-5

    1.6

    5

    0.55

    25ZW3.2-32

    3.2

    32

    2.2

    25ZW1.6-8

    1.6

    8

    0.55

    25ZW3.2-50

    3.2

    50

    5.5

    25ZW1.6-12.5

    1.6

    12.5

    0.75

    25ZW3.2-80

    3.2

    80

    7.5

    25ZW1.6-20

    1.6

    20

    1.5

    40ZW6.3-20

    6.3

    20

    1.5

    40ZW3.2-5

    3.2

    5

    0.55

    40ZW6.3-32

    6.3

    32

    3

    40ZW3.2-8

    3.2

    8

    0.55

    40ZW6.3-50

    6.3

    50

    5.5

    40ZW3.2-12.5

    3.2

    12.5

    1.1

    40ZW6.3-80

    6.3

    80

    11

    40ZW3.2-20

    3.2

    20

    2.2

    50ZW12.5-20

    12.5

    20

    3

    50ZW6.3-5

    6.3

    5

    0.55

    50ZW12.5-32

    12.5

    32

    4

    50ZW6.3-8

    6.3

    8

    0.55

    50ZW12.5-50

    12.5

    50

    7.5

    50ZW6.3-12.5

    6.3

    12.5

    1.1

    50ZW12.5-80

    12.5

    80

    15

    50ZW6.3-20

    6.3

    20

    2.2

    65ZW25-20

    25

    20

    4

    65ZW12.5-5

    12.5

    5

    0.55

    65ZW25-32

    25

    32

    7.5

    65ZW12.5-8

    12.5

    8

    1.5

    65ZW25-50

    25

    50

    11

    65ZW12.5-12.5

    12.5

    12.5

    2.2

    65ZW25-80

    25

    80

    22

    65ZW12.5-20

    12.5

    20

    3

    80ZW50-20

    50

    20

    7.5

    80ZW25-5

    25

    5

    0.75

    80ZW50-32

    50

    32

    11

    80ZW25-8

    25

    8

    1.5

    80ZW50-50

    50

    50

    18.5

    80ZW25-12.5

    25

    12.5

    2.2

    80ZW50-80

    50

    80

    37

    80ZW25-20

    25

    20

    4

    100ZW100-20

    100

    20

    15

    100ZW50-5

    50

    5

    1.5

    100ZW100-32

    100

    32

    22

    100ZW50-8

    50

    8

    2.2

    100ZW100-50

    100

    50

    37

    100ZW50-12.5

    50

    12.5

    4

    100ZW100-80

    100

    80

    55

    100ZW50-20

    50

    20

    5.5

    125ZW200-50

    200

    50

    55

    125ZW100-12.5

    100

    50

    7.5

    125ZW200-80

    200

    80

    75

    125ZW-100-20

    100

    20

    11
